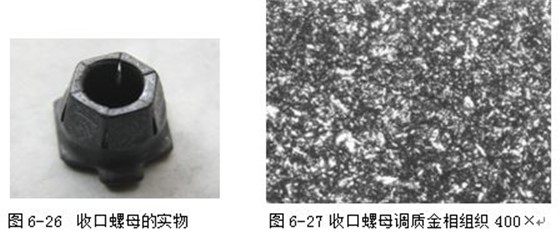

（1）40CrNiMoA收口螺母的實(shí)物,見(jiàn)圖6-26

（2） 收口螺母熱處理的金相組織

收口螺母熱處理的金相組織為回火索氏體組織，見(jiàn)圖6-27。

（3） 40CrNiMoA收口螺母熱處理工藝：

淬火：鹽浴爐 880℃ 18min 淬火

回火：堿浴爐 500℃ 30min 回火
