（1）GH141高溫合金螺栓早期斷裂斷口形貌

螺栓熱處理之后進(jìn)行拉力試驗(yàn)時(shí)發(fā)生早期斷裂，試驗(yàn)不合格。電鏡掃描斷口有沿晶斷裂與二次裂紋，晶界平直，晶界加寬，晶界有脆性相析出，使螺栓早期斷裂，見(jiàn)圖9-87、圖9-88、圖9-89、圖9-90和圖9-91。

圖9-87斷口的宏觀(guān)電鏡組織

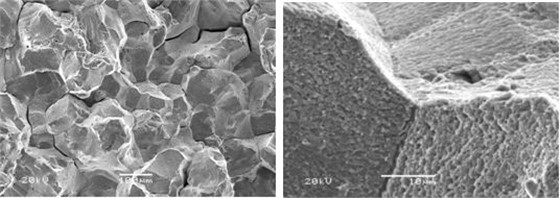

圖9-88 沿晶斷口與二次裂紋形貌 圖9-89 （圖9-88）局部放大

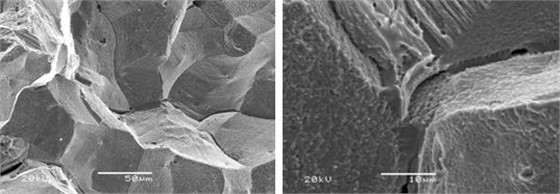

圖9-90沿晶斷口與二次裂紋形貌 圖9-91（圖9-90）局部放大

（2） GH141高溫合金螺栓沿晶開(kāi)裂斷口的形貌

螺栓斷裂斷口呈沿晶開(kāi)裂特征，原因是熱處理操作不當(dāng)，使螺栓在時(shí)效時(shí)晶界析出脆性相，弱化了晶界，造成螺栓在應(yīng)力作用下沿晶開(kāi)裂，見(jiàn)圖9-92和9-93。

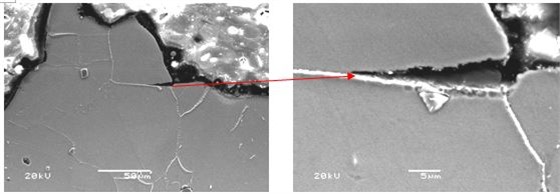

圖9-92 螺栓沿晶開(kāi)裂的形貌 圖9-93 沿晶開(kāi)裂放大
