鋁合金2A10高鎖螺母

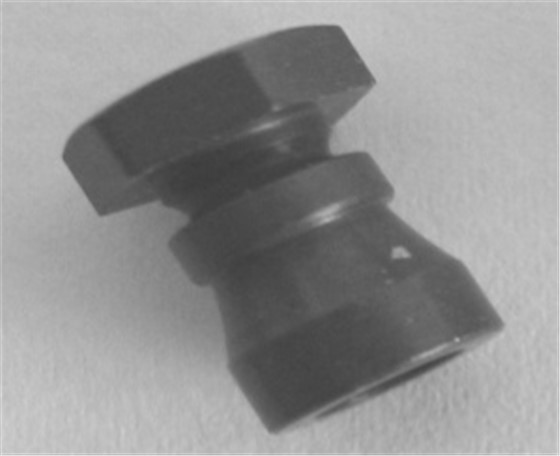

（1） 鋁合金2A10高鎖螺母，實物形貌見圖6-66。

圖6-66 高鎖螺母實物形貌

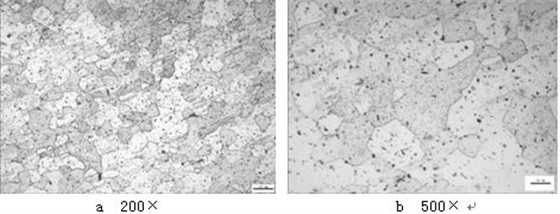

（2）鋁合金2A10高鎖螺母成品金相組織，見圖6-67。

圖6-67 2A10高鎖螺母成品熱處理的金相組織

2A01鋁合金鉚釘熱處理工藝:固溶：鋁合金淬火爐 498℃ 45min

時效：自然時效 96 h
