摘要:通過分析本鋼Q235B熱軋鋼卷橫折印缺陷數據，缺陷集中在厚度5.5~6.0 mm的鋼卷，主要由熱軋工藝控制不穩定造成，通過采取改進措施，提高組織均勻性和強度，橫折印缺陷有所改善。發現除了浪形影響橫折印缺陷外，板形中凸度指標也是Q235B橫折印缺陷的一個重要影響因素，凸度大的鋼卷易出現橫折印缺陷。通過跟蹤對比開卷過程，凸度大的鋼卷開卷時軋制邊100 mm左右會出現向內翻邊的現象，同時橫折印出現在板寬中間的位置，距離軋制邊100 mm幾乎不出現橫折印缺陷。因此，控制好凸度有助于避免Q235B橫折印缺陷的產生

Q235B熱軋鋼卷是應用最為廣泛的產品，在制作零件之前需要將鋼卷開卷并制成平板再分切使用。Q235B熱軋鋼卷在開卷時易出現橫折印缺陷，影響最終產品的外觀，嚴重時影響零件的使用。

周正元[1]研究了冷軋帶鋼的橫折印產生及預防措施，在板形方面主要研究了浪形引起罩式退火帶鋼層間黏結，在平整時產生橫折印缺陷。劉英明等[2]研究了熱軋酸洗卷SPHC橫折印缺陷，主要從材料的屈服現象與開卷過程受力、投入防皺輥和改善拉矯參數等進行詳細的闡述，并找到了控制橫折印缺陷的有效方法。王丹等[3]研究了熱軋鋼卷橫折印缺陷的機理，認為產生橫折的內因是低碳鋼普遍存在屈服平臺，外因是鋼板的彎曲變形。這些研究表明，橫折印缺陷普遍存在于低碳鋼中，不管是熱軋鋼卷、熱軋酸洗鋼卷還是冷軋鋼卷都會存在。出現橫折印缺陷鋼卷的共同特征是具有屈服平臺并且受力發生變形。

統計分析Q235B熱軋鋼卷橫折印異議鋼卷數據，厚度3.0~6.0 mm的產品易出現橫折印缺陷，凸度大的鋼卷產生橫折印質量異議占比36.23%，其中凸度大單獨影響產生橫折印質量異議占比15.22%，因此凸度也是影響橫折印缺陷的重要因素。

1. 橫折印缺陷分析

通過鋼卷開卷過程跟蹤，不存在橫折印缺陷的鋼卷開卷，在板帶與鋼卷分離的時候出現橫折印缺陷。

橫折印數據統計中，鋼種不僅有低強度的SPHC，一般強度的Q235B，還有較高強度的Q345B。屈服強度從180 MPa到400 MPa的鋼種都出現過橫折印缺陷，說明屈服強度不是橫折印缺陷產生的決定性能因素。SPHC相對較多，Q235B較少，Q345B最少，說明強度高，有利于減少橫折印缺陷。

2. Q235B橫折印缺陷鋼卷數據分析

分析Q235B橫折印異議熱軋鋼卷，厚度范圍2.75~11.75 mm，寬度范圍1050~2000 mm。

2.1 厚度與橫折印的關系

統計不同厚度區間橫折印異議率，如表1所示。厚度≤25.4 mm涵蓋Q235B熱軋鋼卷所有產品厚度，異議率為0.078%；厚度3.0~6.0 mm的產品異議率為0.12%，明顯偏高；厚度5.5~6.0 mm的異議率達0.65%，是所有產品異議率的8倍多。橫折印異議主要集中在厚度3.0~6.0 mm的鋼卷，尤其集中在厚度5.5~6.0 mm。

表 1不同厚度區間橫折印異議率

下載:導出CSV

|顯示表格

2.2 寬度與橫折印的關系

統計不同寬度區間橫折印異議率，如表2所示。雖然寬度≥1500 mm的橫折印異議鋼卷較多，但這個寬度區間的生產量較大，兩個寬度區間的異議率相差不大。

表 2不同寬度區間橫折印異議率

下載:導出CSV

|顯示表格

2.3 生產工藝與橫折印缺陷的關系

根據Q235B橫折印異議鋼卷的生產數據，查詢了生產工藝數據：終軋溫度、卷取溫度和凸度，出現終軋溫度低、卷取溫度高、凸度大等工藝問題的數據如表3所示，由于浪形缺陷無法在生產數據中查詢，無上述工藝溫度的鋼卷定義為無顯示工藝問題。

表 3出現橫折印缺陷的鋼卷工藝問題

下載:導出CSV

|顯示表格

3. Q235B鋼卷橫折印缺陷影響因素分析

Q235B熱軋鋼卷橫折印缺陷是多種因素影響共同作用產生的缺陷，是鋼板受力不均產生局部塑性變形的結果。與低碳鋼SPHC等產品相比，Q235B強度相對較高，因此對于出現橫折印缺陷的影響因素，強度低的問題成為了次要因素。板形不良導致鋼板各位置形成的內應力不一樣，開卷時內應力將鋼板復原為板形不良的形貌，浪形缺陷更容易發現，而凸度問題很難發現。

厚度5.5~6.0 mm的Q235B熱軋鋼卷的橫折印異議率高，生產工藝查詢中，發現此厚度的Q235B產品多作為熱軋開軋料和過渡料，易造成穩定控制不佳、板形不良的問題。

溫度控制不佳主要表現在終軋溫度低和卷取溫度高。終軋溫度低會造成軋制面混晶缺陷，軋制邊存在更為嚴重混晶或纖維狀組織缺陷。實際檢測發現，當溫度低于818 ℃時，軋制邊20 mm范圍出現了全厚度的纖維狀組織。組織不均勻?qū)е落摪宓膬?nèi)應力不均勻，易造成鋼板扭曲變形，出現橫折印缺陷。卷取溫度高會導致晶粒粗大，強度較低，從而易產生橫折印缺陷。

板形不良最大的問題是浪形，浪形是導致鋼板內應力不均勻的重要缺陷，是橫折印缺陷產生的重要影響因素[4-5]。橫折印缺陷鋼卷生產數據統計中，36.23%的鋼卷存在凸度大的問題，其中15.22%的橫折印缺陷鋼卷凸度大為惟一影響因素。

生產工藝中凸度大會造成鋼帶橫斷面中間厚、邊部薄，且厚度差大，在理想狀態下，卷取后鋼帶寬度中間位置緊密接觸，而軋制邊疏松存在縫隙，帶鋼的凸度越大這種縫隙就越大。實際生產過程觀察發現，受中間緊致的影響，兩個軋制邊會向鋼卷圓心方向彎曲，鋼帶的橫斷面形成輕微“U”形，示意圖如圖1所示。鋼卷開卷時，內應力釋放，微“U”形鋼帶進一步“U”形化，板寬中間位置由于卷取緊密導致內應力大，內應力釋放時鋼板伸直，但因?yàn)殇摪迨茏陨碇亓Φ挠绊懀瑢?dǎo)致鋼板彎曲，中間位置受拉應力，從而在板寬中間位置出現較為嚴重的橫折印缺陷，軋制邊只受“U”形效應，避開了彎曲。鋼卷凸度較大的鋼卷開卷如圖2所示。因此軋制邊受力后，以翻邊的形式變形，板寬中間位置受力后，形成橫折印缺陷。

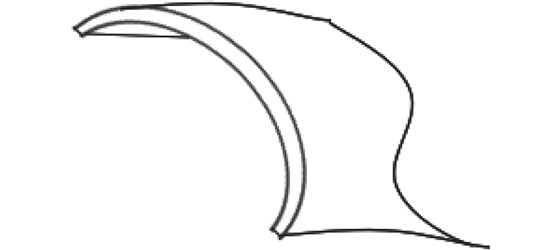

圖 1凸度大導致鋼板“U”形形貌示意圖

下載:全尺寸圖片幻燈片

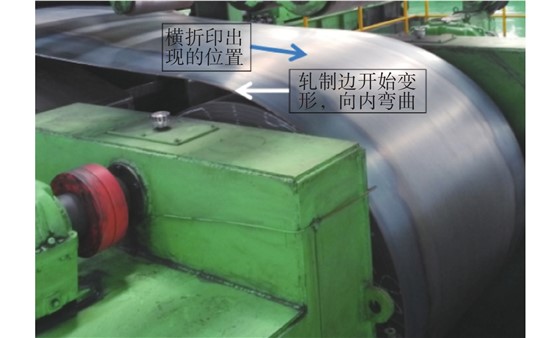

圖 2凸度大的鋼卷開卷時照片

下載:全尺寸圖片幻燈片

4. 改進措施和效果

4.1 改進措施

根據橫折印異議鋼卷的生產數據分析結果，針對厚度3.0~6.0 mm的Q235B熱軋鋼卷，從三方面制定了改進措施：

（1）提高終軋溫度設定值至870 ℃。提高終軋溫度設定，能保障實際生產的終軋溫度控制在較高水平，避免出現較為嚴重的混晶，提高鋼板的組織均勻性；

（2）優化熱軋生產工藝，提高凸度控制水平，將凸度控制在60 μm以下，提高凸度命中率；

（3）降低卷取溫度設定值至580 ℃，提高屈服強度。

4.2 實施效果

終軋溫度設定值提高后，終軋溫度最小值由819 ℃提升至830 ℃，卷取溫度平均值由627 ℃降低至594 ℃，產品性能屈服強度和抗拉強度提高10 MPa左右，凸度命中率保持在80%左右。

通過鋼卷開卷檢查，改進后的Q235B鋼卷未發現橫折印缺陷。

5. 結束語

（1）本鋼Q235B橫折印缺陷集中在厚度5.5~6.0 mm的鋼卷，主要由熱軋工藝控制不穩定造成，通過采取改進措施，提高組織均勻性和強度，橫折印缺陷有所改善。

（2）在板形不良的問題中，除了浪形影響橫折印缺陷外，凸度也是影響橫折印缺陷的一個重要因素。

（3）凸度大的鋼卷開卷時，軋制邊向鋼卷圓心方向彎曲，鋼帶橫斷面形成“U”形，橫折印出現在鋼板寬度中間的位置，軋制邊沒有橫折印缺陷。
