（1） 1Cr11Ni2W2MoV不銹鋼螺母，實物形貌見圖6-28。

圖6-28 螺母實物形貌

(2) 1Cr11Ni2W2MoV螺母熱處理金相組織

1Cr11Ni2W2MoV螺母調質金相組織為回火索氏體組織，見圖6-29。

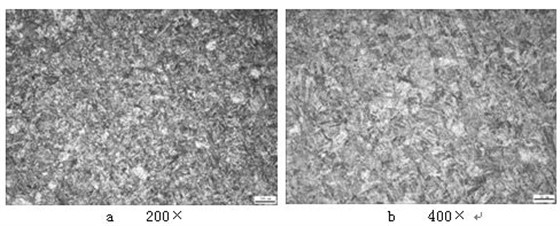

圖6-29 1Cr11Ni2W2MoV螺母淬回火金相組織

螺母熱處理工藝：

淬火：真空油淬爐 1000℃ 85 min

回火：真空回火爐 570℃ 2h
