42CrMo鋼高強度螺栓多相組織
42CrMo鋼高強度螺栓熱處理操作不當，使組織成為回火索氏體+回火屈氏體+網狀和塊狀鐵素體混合組織，見圖8-31。

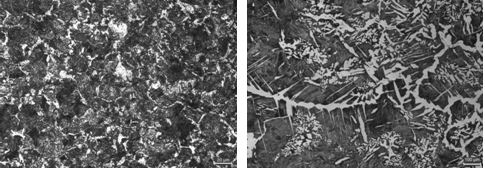

圖8-31 調質不當所致多相組織 圖8-32 過熱所致魏氏組織
（16） 42CrMo鋼高強度螺栓過熱組織和魏氏組織
42CrMo鋼螺栓熱處理淬火淬火加熱溫度過高，形成魏氏組織，晶粒粗大，機械性能與沖擊值降低，見圖8-32。
上海國檢浦東檢測技術有限公司 版權所有 【滬ICP備2022009160號】 百度統計
全國統一服務熱線：19957375031
客服手機號:19957375031
電話：021-33362018 質量投訴 +86-573-86161208
郵箱：shhgj@chinazbj.com
地址：上海市閔行區莘建東路58弄2號502室
備案號：滬ICP備2022009160號
技術支持:追馬網
客服微信號
微信公眾號
